升溫除濕機說明書

　　返回論壇|閱讀：次|回復主題|作者編輯|關閉本頁

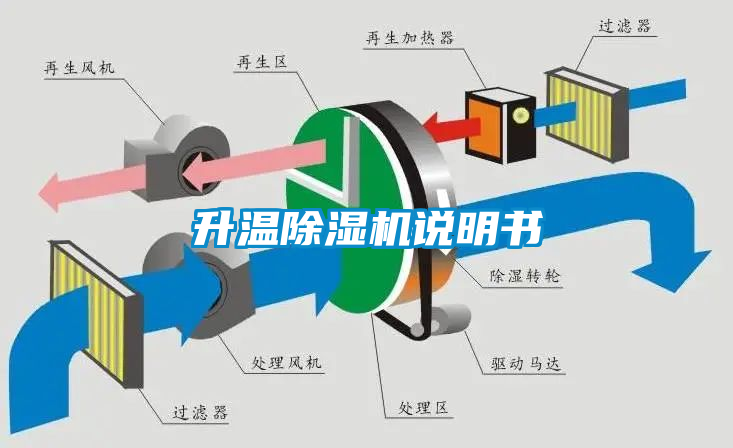

　　工業升溫除濕機使用說明書發布目錄1、重要安全說明……………………………………22、產品介紹…………………………………………23、設備使用注意事項………………………………34、設備說明………………………………………35、設備安裝…………………………………………46、設備開機檢查事項………………………………57、設備操作規程……………………………………58、產品日常維護……………………………………79、常見故障分析及排除方法………………………710、故障代碼說明…………………………………8為了您能正確的使用機器,敬請閱讀說明書一、重要安全說明使用本電器之前，敬請閱讀所有說明?！袷褂们?，請先確認電源為380V/50HZ。●不要以拔出電源線的方式來停止除濕機運轉。●在移動除濕機時應小心，不要滾壓和損壞電線?！袂形饘⑹种富虬魻钗锷烊敫駯艃??！袂形鹱屝『⑴逝?，站立或坐在除濕機的電源線?！窠ㄗh使用合適的電源開關，勿使用插頭，必須安全接地?！癫坏貌僮饔诿荛]狹窄空間?！裾埻咨票９艽耸褂檬謨浴Ｗ⒁猓何覀兘ㄗh，任何維修必須由專業人員進行。二、產品介紹除濕機可降低所安裝房間的空氣濕度可以調節室內溫度，讓人們在當中舒適生活或存儲物品。本公司的除濕機具有外形美觀、結構緊湊、操作簡便等特點，廣泛應用于科研、醫療衛生、商品儲藏、地下工程以及廚房、浴室、檔案館、倉庫等高濕度場所去濕，可防止儀器、儀表、電訊器材、藥品、資料等受潮、銹蝕、霉爛而造成的損失。三、設備使用注意事項a)使用環境，控制范圍：本設備只提供在房間內使用使用環境溫度：5―38攝氏度控制范圍：18-38攝氏度，濕度35-60%RH避免使用在腐蝕性較強和易燃、易爆及大量灰塵的環境中;b)使用電源本機使用380V/50HZ電源，三相五線，機身背面有接地標志，使用前務必做好接地線連接。本機安裝必須由專業電工安裝，若無專業電工，可電話聯系生產工廠指導安裝.c)機器開關機器控制面板上有開關鍵，嚴禁直接開關空開的方式進行開關機;d)維護★維護前務必先關閉機器，切斷機器電源;★嚴禁攀爬機器，或站到機器上面。清洗過濾網時，請勿弄濕進風口的濕度傳感器。嚴禁開機狀態下清洗風機風葉;★機器安裝好后，不能直接移動機身，否則將會損壞機器。四、設備說明1．外觀結構說明本機采用名牌壓縮機,微電腦濕度控制，濕度顯示、直觀了然，外形美觀，性能優越，操作簡便。2．控制系統說明本機控制模式說明如下:?濕度顯示:機器帶有濕度顯示功能，顯示當前環境濕度狀況。?溫度顯示：機器帶有溫度度顯示功能，顯示當前環境溫度狀況。?開關鍵:機器使用薄膜式開關,第一次按鍵為開機，再次按鍵為關機。?溫度、濕度設定:機器設有設定功能，“+”為溫度、濕度設定增大，“-”為溫度、濕度設定減小。?定時化霜設定:為了發揮本設備的理想效果,延長設備的使用壽命.3．工作原理說明:升溫除濕機工作系統分為二部分?制冷、除濕循環部分由壓縮機、冷凝器、節流閥、套管式冷凝器及連接管道組成，低壓制冷劑氣體由壓縮機吸入，壓縮成高壓氣體，進入室外冷凝器并放出熱量，經室外冷凝器冷卻成液體，然后經過過濾器節流閥節流成為低壓低溫的氣體混合物進入套管式冷凝器，由蒸發器蒸發為氣體，吸收空氣中的熱量，再回到壓縮機。制冷劑工質在制冷系統內這樣反復循環，達到制冷的目的。?升溫部分由高能效型PTC翅片式加熱，環境溫度低于要求溫度，就自動加熱達到升溫的目的。?空氣循環部分空氣由離心風機吸入并通過空氣過濾網進入蒸發器，當蒸發器的表面溫度底于空氣的露點溫度時空氣被冷卻，空氣中含有水分就會被凝聚下來，被冷卻除濕后，由離心風機送出，使空氣中的相對濕度降低。空氣如此不斷循環，其中含有的水分不斷被冷卻凝聚下來，達到除濕的目的五、設備安裝1．電源接線?本機安裝必須由專業電工安裝，可電話聯系本公司指導安裝。?本機使用380V/50HZ電源，三相五線，機身背面有接地標志，使用前務必做好接地線連接。?本機器裝有斷相與相序保護器,當外接三相電源與機器本身認定的相序不對時,相序保護器斷開,控制面板出現故障代碼E4，但機器不運轉,此時需要調整接入電源相序,重新再次開機,此操作需要專業電工操作。?不要以電源的插入或拔出方式來控制除濕機的運轉或停止。2．環境要求?一般要求除濕機四周距離墻壁等障礙物600mm以上。?為了防止升溫除濕機內部結露,機組不應該暴露在溫度低于處理空氣露點的環境中。?升溫除濕機安裝在通風的場所,應避開強電磁,油煙,風沙及灰塵較大的地方,且遠離腐蝕性氣體,及任何存在或可能存在可燃性氣體和蒸氣與空氣混合形成的爆炸危險場所。?機組周圍應設有排水裝置,用于冷凝水的排除。3．基礎要求?當除濕機安裝后,應檢查設備安裝是否處于水平狀態。?電氣連接必須由有電工資格的專業人員執行。六、設備開機檢查事項1．電源線檢查?確定電源電壓為380V，50Hz。?確定相序接對,本機設有相序保護,當相序接錯時本機顯示屏由故障代碼出現，表示相序錯誤，需重新調整相序，才可開機。?不要以電源插入或拔出的方式來控制升溫除濕機的運轉或停止。?請務必使用接地。2．工作模式檢查?檢查機器有沒有故障代碼出現或者不正常的聲音。3．風機狀態檢查?當將室內空氣引入調溫除濕機時，防止塵土和碎片的侵入，入口必須遠離可能污染的污染源。?此外，風機口必須有防止雨水漏進的設施。七、設備操作規程1.濕度控制面板說明?濕度顯示:本機帶有濕度顯示功能,顯示當前環境濕度狀況。?濕度設定:機器設有濕度設定功能,先按時鐘鍵一下，濕度值閃爍，按“+”為濕度設定值增大,“-”為濕度設定值減小。?溫度顯示:本機帶有溫度顯示功能,顯示當前環境溫度狀況。?溫度設定:機器設有溫度設定功能,先按時鐘鍵兩下，溫度值閃爍，按“+”為溫度設定值增大,“-”為溫度設定值減小。?工作模式說明:機器故障（狀態）提示:當溫度傳感器和濕度傳感器異常時,控制面板顯示(E1為溫度傳感器故障,E2為濕度傳感器故障).傳感器故障排除后,機器顯示回復正常。機器開關?機器使用薄膜式開關,第一次按鍵為開機,再次按鍵為關機。?（本機設有三分鐘延時保護功能,關機后需等3分鐘才能重新開機,在延時保護時間內運行燈閃爍,壓縮機不工作,風機工作。）?設定:?為了發揮本設備的理想效果,延長設備的使用壽命,正常情況下請設定定時化霜時間.夏季設定40分鐘,冬季設定30分鐘.設定時先按設定鍵,再按＋\－設定所需時間即可.?檢查機器開機工作狀態?機器的放置是否處于水平面。檢查給水是否暢通，電源是否正常。?機器關機?停止使用時，請先按面貼上開關，風機延時3-5風鐘停止，然后拔掉電源。除濕機操作面板●按鍵功能說明1、“開/關”鍵開機時按該鍵，蜂鳴器響兩聲，進入開機模式關機時按該鍵，蜂鳴器響一聲，進入關機模式2、“+”鍵按此鍵可對設定溫、濕度進行加操作，每按一次蜂鳴器響一聲，設定溫、濕度增1，連續按住可對設定鍵溫、濕度進行連續加操作；3、“-”鍵按此鍵可對設定溫、濕度進行減操作，每按一次蜂鳴器響一聲，設定溫、濕度減，連續按住可對設定鍵溫、濕度進行連續減速操作；4、定時設定時先按設定鍵4次,再按“＋”或者“－”設定所需時間即可.●開機1、開啟電源，除濕機發出“嘀”一聲；2、按一下“開/關”鍵，LCD顯示窗亮，所有顯示正常后，LCD顯示窗顯示當前環境溫度、濕度；3、溫、濕度設定：按動濕度增或濕度減鍵來調整您所需的溫度、濕度，當設定溫度大于當前溫度2度時，電加熱工作，設定溫度小于當前溫度時，電加熱停止工作；當設定濕度小于當前濕度5時，壓縮機工作，設定濕度大于當前濕度時，壓縮機停止工作。注意事項：1、如果設定濕度高于實際濕度，壓縮機將不工作，內風機將通風運行。2、進行除濕時，壓縮機開始工作后，壓縮機至少運行3分鐘才能停止工作；壓縮機停止工作后，必須經過3分鐘壓縮機才能啟動。3、如在較低濕度下工作，除濕機會自動判斷系統濕度，從而達到自動除霜的目的；除霜時，除霜指示燈亮，風機工作，壓縮機自動停止工作。4、系統具備自動記憶功能，當所有模式設定完成后，當系統在工作中突然遇到停電，電源插頭沒有插緊滑落，系統可在斷電前自動存儲當前運行狀態，在下一次上電時系統將自動進入斷電前的運行模式。5、濕度可以設定范圍為30%—90%；溫度設定范圍10-50度6、若長時間不使用除濕機，請卸下電源線或斷電。7、除濕機使用電源為380V/50HZ，具有相序或缺相時，控制面版中的所有按鍵不起作用，當外接三相電源和機器認定的相序不對應或缺相時，控制面版中的所有按鍵不起作用，濕度顯示窗顯示“E3\E4”，此時需調整電源相序或檢查電源，重新開機。8、自動檢測溫/濕度傳感器故障：（1）當系統檢測到溫度傳感器超出其有限范圍時，系統進入溫度傳感器故障模式，該模式下LCD顯示溫度故障代碼“E1”，系統以30分鐘內除濕運行，15分鐘化霜運行進行循環工作；（2）當系統檢測到濕度傳感器超出其有限范圍時，系統進入濕度傳感器故障模式，該模式下LCD顯示溫度故障代碼“E2”，系統進入連續除濕運行；（3）當溫/濕度傳感器故障排出后系統進入正常運行。八、產品日常維護A.每周維護事項?清洗空氣過濾網空氣過濾網積累灰塵，會影響除濕機效果，甚至會發生故障，必須定期清洗，清洗時間為每周甚至每天清洗一次。拆下前面蓋板，清洗過濾網，清洗時可輕敲過濾網或用吸塵器除去過濾網上的灰塵，或將過濾網放入溫水（≤40℃并加少量中性洗滌劑）中洗刷，并用清水沖洗后曬干。?注意高低壓表,是否達到要求。B.每月維護事項?應測量電壓等參數是否正常。C.每季度維護事項?檢查線路是否老化。★注意：1.過濾網不能直曬或火烤，以免變形。2.除濕機開機前應裝上過濾網。3.在維護之前必須切斷電源.九、常見故障分析及排除方法故障現象原因分析排除方法機器不運轉停電或掉線檢查電源電源插頭是否插好將電源插頭插好除濕量少進、出風口是否堵塞清洗過濾網或移開風口的阻礙物品室內溫度、濕度是否太低除非必要，請勿使用同室內是否有兩臺以上的除濕機同時運行請調整除濕機的數量長時間運轉仍達不到目的門窗是否關閉請關閉門窗室內是否有熱源濕源請調整/關閉室內空間是否太大調整除濕機的數量和添加除濕機的數量屏幕顯示顯示屏上E3/E4為缺相相序錯誤出風不熱進、出風口是否堵塞清洗過濾網或移開風口的阻礙物品檢查加熱管是否損壞更換加熱管溫度設定值設定過低重新設定溫度機器漏水機器傾斜將機器安放平穩排水管堵塞去除排水管中的臟物十、故障代碼說明本除濕機具有自動判斷故障功能，如出現故障，濕度顯示窗中會出現故障代碼。故障代碼：故障顯示問題E1環境溫度傳感器故障E2環境濕度傳感器故障E3相序E4缺相保護E5化霜傳感器2E9化霜傳感器1本產品執行標準JB/T7769-95六．售后服務熱線電話電話：0571-傳真：0571-本帖在2018-11-2112:10:43被gggipn重新編輯
